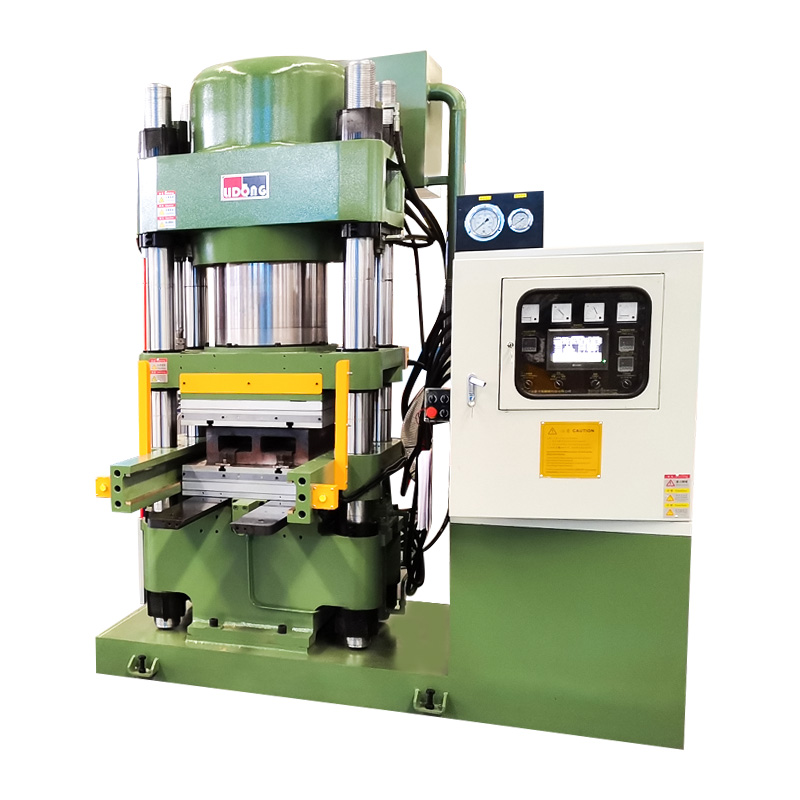

Vonat fékpofa présgép

A vonat fékpofa nyomógép a gyártóberendezés kritikus darabja, amelynek teljesítménye közvetlenül meghatározza az általa gyártott fékpofák minőségét, konzisztenciáját és hosszú távú megbízhatóságát. A vonatfékpofák extrém mechanikai igénybevétel mellett működnek, elnyelik a nagy sebességgel haladó, nagy terhelésű vasúti járművek mozgási energiáját, és a nem megfelelő üzemű fékpofa súlyos következményekkel járhat. Emiatt a megfelelő fékpofa-présgép kiválasztása a fékalkatrész-gyártó által meghozható egyik legkövetkezményesebb beszerzési döntés. A jól megalapozott vásárlási döntés alapja annak megértése, hogy mely jellemzők számítanak igazán, és miért.

A vonat fékpofa-présgépének alapvető feladata, hogy szabályozott, egyenletes hidraulikus nyomást fejtsen ki a precízen megmunkált formába helyezett kompozit vagy súrlódó anyagkeverékre, így az anyagból a megfelelő sűrűségű, méretű és mechanikai tulajdonságú kész fékpofa alakul. A minőségi vonatfékpofa-présgépek minden tervezési jellemzője arra irányul, hogy ezt az eredményt megbízhatóan, ismételten és minimális hulladékkal érje el a hosszabb gyártási sorozatok során. A jellemzők, amelyek megkülönböztetik a nagy teljesítményű gépeket a megfelelő gépektől, négy fő kategóriába sorolhatók: nyomásrendszer kialakítása, szerkezeti merevség, vezérlőrendszer képessége és formakompatibilitás.

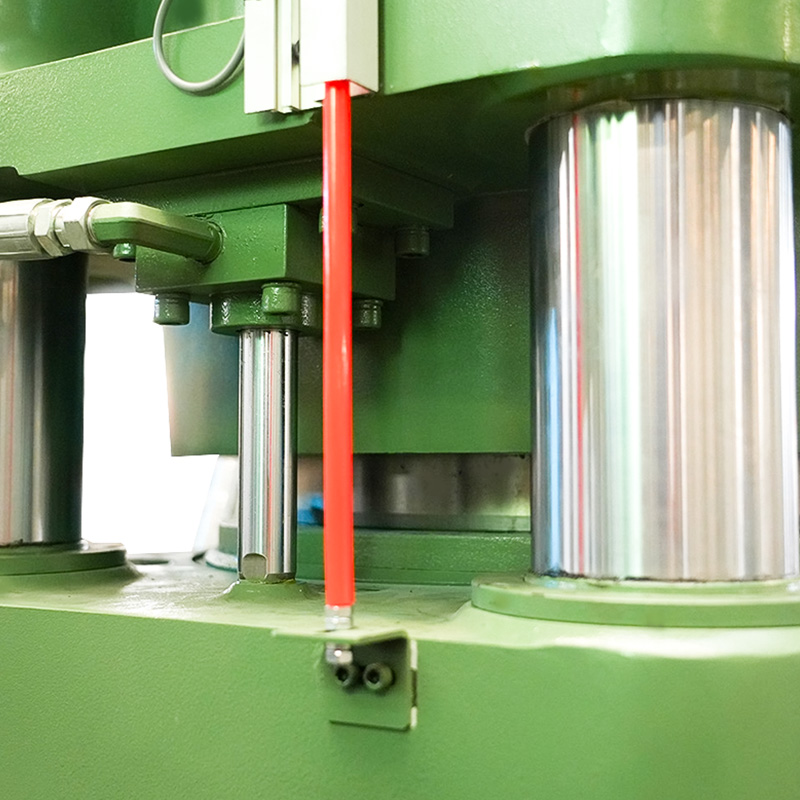

Nyomásrendszer kialakítása: úszó olajhenger technológia

A hidraulikus nyomásrendszer minden vonatfékpofa-présgép szíve, és az olajhenger-elrendezés kialakítása a legjelentősebb technikai különbségtétel a versengő termékek között. A hagyományos présgépek fix helyzetű hengereket használnak, amelyek egyetlen irányból fejtik ki az erőt, ami a nyomás egyenetlen eloszlásának kockázatát jelenti a forma felületén, különösen a nagy mennyiségű gyártáshoz használt, többüregű formák esetében. Ez az egyenetlenség a kész fékpofán belüli sűrűségváltozásban nyilvánul meg, ami viszont inkonzisztens kopási jellemzőket és potenciálisan idő előtti üzemzavart eredményez.

Az úszó olajhenger kialakítása alapvetően kezeli ezt a korlátot. Lebegő hengeres elrendezésben a henger szabadon igazodhat a forma felületéhez képest, amikor nyomást fejtenek ki, automatikusan kompenzálva az anyagvastagság, a formakopás és a mérettűrések kisebb eltéréseit, amelyek idővel bármilyen gyártási környezetben felhalmozódnak. Az eredmény egy olyan nyomáseloszlás, amely a préselési ciklus teljes felületén egyenletes marad, függetlenül az egyes szerszámok konkrét állapotától vagy a gyártási tételek között elkerülhetetlenül fellépő csekély eltérésektől. A vonatfékpofák gyártásához, ahol a méret- és sűrűség-konzisztencia követelmények szigorúan meghatározottak, az úszó olajhenger kialakítása nem luxusjellemző, hanem alapvető mérnöki szükséglet.

Szerkezeti merevség és vázszerkezet

A vonat fékpofa-présgépének keretének a teljes hidraulikus nyomóerőt elhanyagolható elhajlás mellett kell kiállnia több millió préselési cikluson keresztül a berendezés élettartama alatt. A keret terhelés alatti elhajlása az állandó termékminőség ellensége: a préskeret kis mértékű hajlítása is közvetlenül a nyomáseloszlási szabálytalanságokat okozza a forma felületén. A minőségi vonatfékpofa-présgépek nagy nyomtávú hegesztett acélvázszerkezetet használnak, precízen megmunkált vezetőoszlopokkal és lapokkal, amelyek teljes névleges terhelés mellett is fenntartják a beállítási tűréseket.

A vezetőoszlop-rendszer jellemzően négy, a nyomólap sarkainál elhelyezett oszlop különösen fontos a nyomólap párhuzamos beállításának fenntartásához a préslöket során. Az oszlopátmérő, a felületi keménység és a kenési rendszer kialakítása egyaránt hozzájárul a beállítási pontosság hosszú távú fenntartásához. Egy jól megtervezett vonatfékpofa-présgépben a vezetőoszlop kopása előre jelezhető és ütemezett karbantartással kezelhető, nem pedig a termékminőség változásának kiszámíthatatlan forrása.

Vezérlőrendszer képessége és folyamatprogramozhatósága

A modern vonatfékpofa-présgépek programozható vezérlőrendszerekkel vannak felszerelve, amelyek lehetővé teszik a kezelők számára, hogy komplett présprogramokat határozzanak meg és tároljanak, amelyek meghatározzák a hidraulikus nyomásprofilokat, a hőmérséklet-beállításokat, a préselés időtartamát, a maximális nyomáson való tartózkodási időt és a dekompressziós sebességet. Ezen programok pontos tárolásának és visszahívásának képessége elengedhetetlen olyan gyártási környezetekben, ahol több fékpofa-specifikációt gyártanak ugyanazon a gépen, és ahol minőségi követelmény a folyamatok konzisztenciája a műszaktól a műszakig és a kezelőtől a kezelőig.

A fejlett PLC-alapú vezérlőrendszerek érintőképernyős interfésszel lehetővé teszik a folyamatparaméterek precíz beállítását, valós időben történő monitorozását és a minőségi nyomon követhetőség érdekében automatikusan naplózását. A riasztó- és hibaérzékelő rendszerek, amelyek a préselési ciklus során észlelik a programozott paraméterektől való eltéréseket, és leállítják a gépet, mielőtt egy hibás alkatrész előállna, jelentős minőségbiztosítási funkció, amely csökkenti a selejtezési és utómunkálati költségeket a nagy volumenű gyártás során.

Formakompatibilitás és gyorscsere rendszerek

A vonat fékpofa-présgépe csak annyira sokoldalú, mint amennyire képes a gyártás során a fékpofa-specifikációkhoz szükséges szerszámkonfigurációk széles skálájához. A kulcsfontosságú szempontok közé tartozik a gép által elfogadható maximális formaméret, a nyomólapok közötti nappali nyílás, amikor a prés teljesen nyitva van, a nyomólap felülete, valamint a használt forma rögzítési és igazítási rendszere. A szabványos rögzítési felületekkel, hidraulikus szerszámbefogással és előre beállított igazítási jellemzőkkel rendelkező, gyorsan cserélhető formarendszerek jelentősen csökkentik a szerszámcsere idejét a kézi csavarozási rendszerekhez képest, ami közvetlen hatással van a gyártás ütemezésének rugalmasságára és a berendezések általános hatékonyságára.

A konzisztens nyomáseloszlás vitathatatlanul a vonatfékpofa-présgépek egyetlen legfontosabb teljesítménykövetelménye, mivel ez az a fizikai mechanizmus, amelyen keresztül a kész fékpofa méretpontosságának, anyagsűrűségének, mechanikai szilárdságának és kopási jellemzőinek minden kulcsfontosságú minőségi jellemzője megállapítható. A présgépek tervezésében a nyomásállandóság mögött meghúzódó mérnöki elvek megértése megmutatja, hogy bizonyos műszaki jellemzők miért nem alkuképesek a kiváló minőségű gyártóberendezésekben.

A nyomáseloszlás fizikája a préseléssel

Amikor a vonat fékpofa nyomógép terhelt formán záródik, a henger által kifejtett hidraulikus erőt a lemezen és a formaszerkezeten keresztül egyenletesen kell átvinni az anyagkeverékre. Egy ideális rendszerben az öntőforma felületének minden pontja pontosan ugyanannyi nyomást kap területegységenként. A gyakorlatban ennek az ideálisnak az eléréséhez gondos figyelmet kell fordítani a nyomólap elhajlására, a hengerek beállítására, a formatervezésre és a készítmény áramlási jellemzőire a formaüregben.

A nyomólap elhajlása a nyomás egyenetlenségének egyik legjelentősebb forrása a présgépekben. Ha hidraulikus erőt fejtenek ki a nyomólap közepén (egyetlen központi hengerrel, mint sok hagyományos kivitelben), a nyomólap enyhén meghajlik, és a közepe jobban elhajlik, mint a szélei. Ez az elhajlás azt jelenti, hogy az öntőforma közepén lévő anyag nagyobb nyomást kap, mint a széleken lévő anyag, így a fékpofa középen nagyobb sűrűségű, mint a peremén. A többüregű formáknál ez a hatás azt jelenti, hogy a forma közepén elhelyezett üregek sűrűbb részeket hoznak létre, mint a széleken lévők, ami szisztematikus inkonzisztenciát jelent, amelyet nehéz kiküszöbölni pusztán a folyamat beállításával.

Hogyan oldja meg a lebegő hengeres kialakítás az igazítási problémát

A nagy teljesítményű vonatfékpofa-présgépekben használt lebegő olajhenger-konstrukció egyszerre foglalkozik a nyomásállandóság beállításával és terheléselosztásával. Az úszó kialakítás biztosítja, hogy a hidraulikus erővektor mindig merőleges legyen a forma felületére azáltal, hogy lehetővé teszi, hogy a henger a forma felületéhez igazodjon, ahelyett, hogy olyan helyzetben lenne rögzítve, amely nem feltétlenül egyezik meg tökéletesen a forma tájolásával. Ez kiküszöböli azokat az oldalirányú erőkomponenseket, amelyek akkor képződnek, amikor egy rögzített henger egy olyan formához préselődik, amely nem teljesen merőleges a hengertengely alkatrészeire, amelyek nyírófeszültséget hoznak létre az anyagösszetételben, és hozzájárulnak a sűrűség gradienséhez a kész alkatrészben.

A többüregű szerszámos alkalmazásokban egyes vonatfékpofa-présgépek több, egymástól függetlenül vezérelt hidraulikus hengert használnak, öntőüregenként egyet vagy egy nagy forma szakaszonként egyet egyetlen központi henger helyett. Ez az elrendezés lehetővé teszi az egyes üregekre vagy szakaszokra kifejtett nyomás egyedi beállítását, kompenzálva a formakopás változásait és az anyagösszetétel áramlási különbségeit, amelyek egy nagy forma meghatározott területein alakulnak ki a gyártási élettartam során.

A hőmérséklet egyenletessége és szerepe a nyomásreakcióban

A melegpréses alkalmazásoknál, ahol a fékpofa keveréket megemelt hőmérsékleten préselik a vulkanizálási vagy térhálósodási reakció megindítására, amely a kész alkatrész mechanikai tulajdonságait adja, a hőmérséklet egyenletessége a forma felületén ugyanolyan fontos, mint a nyomás egyenletessége. A szerszámlapon átívelő hőmérsékleti gradiensek hatására az anyagkeverék különböző időpontokban éri el a kikeményedési hőmérsékletét a forma különböző területein, ami különbségeket eredményez az áramlási jellemzőkben, a kikeményedési fokban, és végső soron a kész fékpofa sűrűségében és mechanikai tulajdonságaiban.

A melegpréseléses alkalmazásokhoz készült minőségi vonatfékpofa-présgépek elektromosan fűtött nyomólapokat használnak több független fűtőzónával, hőmérsékletérzékeléssel a lemez felületének több pontján, és PID (arányos-integrál-származék) hőmérséklet-szabályozó hurkokat használnak, amelyek precízen tartják a beállított hőmérsékletet. Az egyenletes hőmérséklet és az állandó hidraulikus nyomás kombinációja megteremti a feltételeket a valóban egyenletes fékpofagyártáshoz a nagy formák teljes területén és a meghosszabbított gyártási sorozatokon.

Nyomáseloszlási teljesítmény összehasonlító táblázat

Az alábbi táblázat összehasonlítja a vonatfékpofa-présgépekben használt különböző hengertervezési megközelítések nyomáseloszlási teljesítményjellemzőit, kiemelve a hagyományos és a fejlett kialakítások közötti mérnöki kompromisszumokat.

A kézi működtetésű fékpofa-présgépekre való átállás a fékalkatrész-gyártók számára elérhető egyik legjelentősebb képességfejlesztést jelenti. Az automatizálás a fékpofák préselésével összefüggésben a technológia széles skáláját öleli fel, a présciklus alapvető PLC-vezérlésétől a teljesen integrált gyártócellákig robotizált anyagkezeléssel, automatizált formabe- és kirakodással, folyamat közbeni minőségméréssel és valós idejű gyártási adatkezeléssel. Az automatizálás minden szintje sajátos hatékonysági előnyökkel jár, és az automatizált rendszerek teljes körének megértése segít a gyártóknak abban, hogy meghatározzák, hol hoznak a legnagyobb megtérülést az automatizálási beruházások.

Ciklusidő optimalizálása programozott présprofilokon keresztül

A vonatfékpofa-présgépek automatizálásának legközvetlenebb hatékonysági előnye az a képesség, hogy az optimalizált présciklus-profilokat olyan pontossággal és ismételhetőséggel hajtják végre, amelyhez a kézi működtetés nem fér hozzá. A préselési ciklus általában tartalmaz egy gyors megközelítési fázist (amikor a lap gyorsan mozog a forma felé az anyaggal való érintkezés előtt), egy szabályozott préselési fázist (ahol a nyomás meghatározott sebességgel képződik), egy várakozási fázist (amikor a maximális nyomást meghatározott ideig tartják fenn, hogy lehetővé tegye az anyag áramlását és a kezdeti kikeményedést), és egy szabályozott dekompressziós fázist (amikor a nyomás olyan sebességgel szabadul fel, amely megakadályozza a rétegleválást vagy a kész felületi hibákat). A kézi vezérlésű gépek a kezelő döntésére és válaszidejére támaszkodnak ezeknek a fázisoknak a végrehajtása során, ami változtatja a ciklus időtartamát és a folyamat paramétereit, ami közvetlenül befolyásolja a termék konzisztenciáját.

Egy automata vonatfékpofa-présgép a préselési ciklus minden fázisát a programozott paraméterek szerint hajtja végre, a válaszidőt ezredmásodpercben mérik, nem pedig a manuális beavatkozást jellemző másodpercekben. Ez a pontosság lehetővé teszi a ciklusidők minimalizálását a legrövidebb várakozási idő használatával, amely következetesen a specifikációnak megfelelő alkatrészeket állít elő, nem pedig a konzervatív várakozási időket, amelyeket a kezelők hajlamosak manuálisan használni a megfelelőség biztosítása érdekében, ami közvetlenül növeli a gép teljesítményét a termék minőségének romlása nélkül.

Anyagfelhasználás és hulladékcsökkentés

Az automatizált rendszerek optimalizálják az anyagfelhasználást a vonat fékpofa-présgépeinek műveletei során azáltal, hogy biztosítják, hogy minden egyes préselési ciklushoz pontosan meghatározott töltőtömeg kerüljön felhasználásra, és hogy a préselési paramétereket kellően következetesen hajtsák végre ahhoz, hogy minimálisra csökkentsék a selejtezésre vagy átdolgozásra szoruló, specifikáción kívüli alkatrészek előállítását. A kézi műveletek hajlamosak a súlyváltoztatásra, a kezelők, akik kézzel töltik be a keveréket, olyan súlyváltozásokat vezetnek be, amelyek a kész alkatrész méretváltozását eredményezik, valamint a feldolgozási paraméterek változását, ami növeli a selejt arányát.

A mérő-adagoló garatokat vagy előre lemért összetételű tölteteket használó automatizált keverékbetöltő rendszerek kiküszöbölik a töltet tömegének ingadozását a forrásnál. A programozott présciklus-szabályozás által biztosított folyamatkonzisztenciával kombinálva ez az automatizálás a kézi műveleteknél jellemző töredékére csökkenti a hulladékból és az utómunkából származó anyaghulladékot. Egy olyan költséges anyag esetében, mint a nagy teljesítményű súrlódó keverék, ez a hulladékcsökkentés jelentős közvetlen költségmegtakarítást jelent, amely jelentős mértékben hozzájárul az automatizált vonat fékpofa-présgép-beruházás gazdaságosságához.

Integráció minőségfigyelő és nyomonkövetési rendszerekkel

Az automatizált vonatfékpofa-présgépek folyamatadatokat hidraulikus nyomásgörbéket, hőmérsékleti naplókat, ciklusidő-rekordokat és eltérési riasztásokat állítanak elő minden gyártott alkatrészről. Ezek az adatok automatikusan rögzíthetők és összekapcsolhatók az alkatrész-azonosítással vonalkódos vagy RFID-rendszereken keresztül, teljes nyomon követhetőségi rekordot hozva létre, amely minden kész fékpofát összekapcsol az adott folyamatparaméterekkel, amelyek alapján gyártották. Ezt a nyomon követhetőséget egyre inkább megkövetelik a vasúti ágazat minőségi szabványai és a végfelhasználók, akiknek bizalomra van szükségük a biztonság szempontjából kritikus alkatrészek mögötti gyártási folyamatban.

A Ningbo Delidong Machinery Technology Co., Ltd. egy professzionális kínai vasúti fékpofa présgép-gyártó, amely kiterjedt mérnöki képességekkel rendelkezik a vasúti fékalkatrészek gyártásához szükséges automatizált présrendszerek terén. A vállalat számos találmányi és használati mintaszabadalommal rendelkezik, és a National High-Tech Enterprise minősítést is elismerte, amely tükrözi az automatizált vonatfékpofa-présgépek termékkínálata mögött meghúzódó mérnöki beruházások mélységét. A Delidong gépei fejlett PLC-vezérlést, valós idejű folyamatfigyelést és adatnaplózási rendszereket tartalmaznak, amelyek támogatják a vasúti vevők minőségi nyomon követhetőségi követelményeit.

Robotintegráció és teljes termelési cellaautomatizálás

A legfejlettebb automatizált vonatfékpofa-présgép-berendezések magát a prést egy komplett gyártócellába integrálják, robotizált anyagmozgató automata keverékbetöltéssel az ömlesztett raktárból, robotos szerszámbe- és kirakodással, folyamat közbeni méretellenőrzéssel, valamint a megfelelő és nem megfelelő alkatrészek automatizált válogatásával. Ezek a teljesen automatizált cellák folyamatosan, minimális kezelői beavatkozással működnek, maximalizálják a produktív présidőt, és kiküszöbölik a kézi kezelési műveletekhez kapcsolódó munkaerőköltséget és változékonyságot.

A teljes automatizálás emellett lehetővé teszi a több műszakban történő egyenletes működést anélkül, hogy a teljesítménybeli eltérések a különböző képzettségi szinttel és tapasztalattal rendelkező kezelők között előfordulnának. Nagy volumenű gyártási környezetekben, ahol egyetlen vonatfékpofa-présgéptől várhatóan több ezer alkatrészt gyártanak műszakonként, a teljes automatizálás konzisztencia előnyei közvetlenül alacsonyabb hibaarányban, nagyobb hozamban és alacsonyabb alkatrészenkénti összköltségben jelentkeznek, mint amennyit kézi működtetéssel bármilyen szinten el lehet érni.

Hosszú távú hatékonyság: karbantartás, üzemidő és a berendezések élettartama

Az automatizált vonatfékpofa-présgépeket jellemzően prediktív és megelőző karbantartási rendszerekkel tervezték, amelyek figyelik a kulcsfontosságú alkatrészek hidraulikus nyomását, az olajhőmérsékletet, a hengertömítés állapotát, a vezetőoszlop kenését és az elektromos rendszer teljesítményét, és figyelmeztetik a karbantartó személyzetet a felmerülő problémákra, mielőtt azok nem tervezett leállást okoznának. Ez az állapotfigyelő képesség a karbantartást reaktív tevékenységből proaktív tevékenységgé alakítja át, ami jelentős hatással van a berendezések rendelkezésre állására és a gyártási ütemterv megbízhatóságára.

Mint szakember Vonatfékpofa présgépgyár A hazai és a nemzetközi piacokat egyaránt kiszolgáló Delidong Machinery átfogó értékesítés utáni támogatást nyújt, beleértve a telepítést, a kezelői képzést, a megelőző karbantartási programokat és a pótalkatrészek rendelkezésre állását, amelyek biztosítják, hogy az ügyfelek fenntartsák automatizált berendezéseik hatékonysági előnyeit annak teljes élettartama alatt. A cég műszaki támogatás iránti elkötelezettsége, amelyet erős iparági hírneve és a főbb fékalkatrész-gyártókkal fennálló hosszú távú partnerkapcsolatok támogatnak, megbízható partnerré teszik az automatizált préstechnológiába befektető vasúti alkatrészgyártókat. A legújabb globális tervezési koncepciók integrációja révén történő folyamatos fejlesztés biztosítja, hogy a Delidong vonatfékpofa-présgépei megőrizzék nagy teljesítményét és stabilitását az igényes gyártási szolgáltatás évekig.
