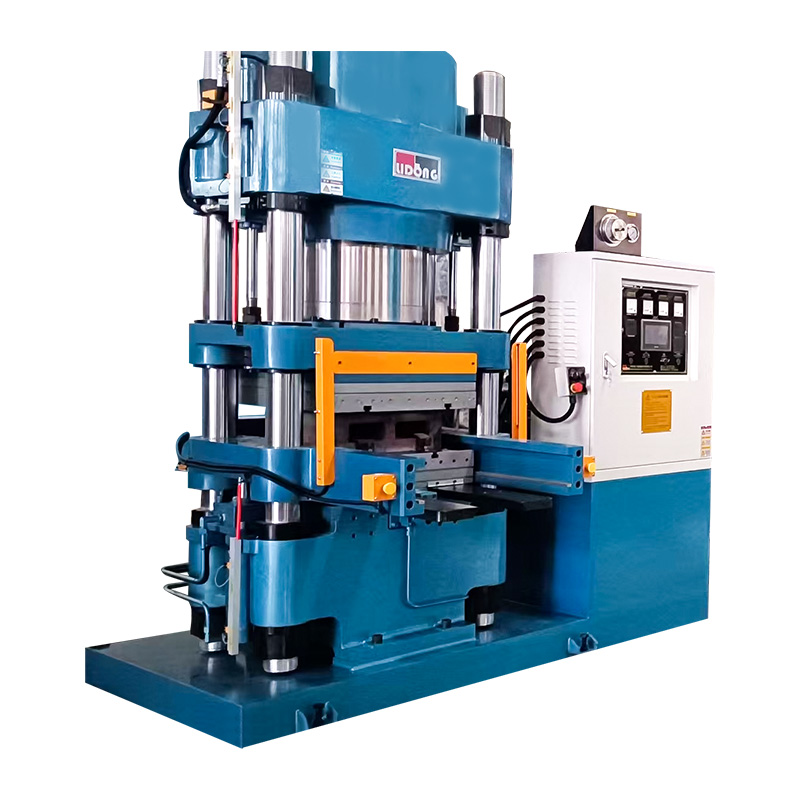

Előnyomó formázógép

A légzsebek a fékbetétben előforduló legkárosabb hibák közé tartoznak. A felületről láthatatlan, de a teljesítményt mélyen befolyásoló belső üregek folytonossági hiányosságokat jelentenek a súrlódó anyag szerkezetében, amelyek feszültségkoncentrációs pontokként működnek a fékműködés ismételt nyomó- és hőterhelése alatt. A légzsebeket tartalmazó fékbetét ezekből a gyenge pontokból felgyorsult repedésképződés, egyenetlen kopás tapasztalható, amikor az üregek terhelés hatására fokozatosan összeomlanak, és potenciálisan katasztrofális rétegválást okozhat a nagy energiájú fékezéseknél. A elősajtoló formázógép a gyártóberendezés, amelyet kifejezetten arra terveztek, hogy kiküszöbölje a légzsákokat, mielőtt azok beágyazódnának a végső kikeményedett szerkezetbe, így elengedhetetlen minőségi kapu minden nagy teljesítményű fékbetét gyártási folyamatban.

A fékbetét-gyártás során a légzsák kialakulásának kiváltó oka magában a súrlódó anyag összetételében rejlik. Egy tipikus fékbetét-keverék sok összetevő száraz keveréke, amely erősítő szálakat, fémporokat, kerámiaszemcséket, kenőanyagokat és hőre keményedő gyantakötőanyagot tartalmaz por vagy szemcsés formában. Amikor ezt a laza keveréket egy formaüregbe töltjük, nagyon nagy arányban tartalmaz levegővel megtöltött részecskék közötti üregeket. Egy ellenőrizetlen folyamatban ennek a levegőnek el kell távoznia a forrósajtolásos kikeményedési szakaszban, de addigra az emelkedő hőmérséklet csökkentette a gyanta viszkozitását és térhálósodást indított el, ami egyre nehezebbé teszi a beszorult levegőnek a forma szellőztető rendszerébe való vándorlását, mielőtt az anyag megszilárdulna körülötte. Az elősajtoló formázógép ezt a problémát a forrásnál kezeli úgy, hogy szabályozott hidraulikus nyomást fejt ki a keverékre környezeti hőmérsékleten, mielőtt a gyanta lágyulása vagy kikeményítése megkezdődik, megteremtve a feltételeket a teljes, szisztematikus levegő eltávolításához az anyag szerkezetéből.

A levegő kiszorításának fizikája szabályozott nyomás alatt

Az a mechanizmus, amellyel az elősajtoló formázógép kiszorítja a levegőt a súrlódó anyag összetételéből, a préselési sebesség, az alkalmazott nyomás és a forma légtelenítő kapacitása közötti gondos egyensúlyt foglalja magában. Amikor a préslap elkezd zárni a formával terhelt keveréken, a kezdeti nyomás hatására a laza részecskék átrendeződnek és sűrűbben pakolódnak. A tömítés előrehaladtával és a részecskék közötti érintkezés növekedésével a maradék levegő a részecskék érintkezései között fokozatosan szűkülő utak hálózatába kényszerül. Ahhoz, hogy ez a levegő eltávozzon ahelyett, hogy beszorulna, egyszerre két feltételnek kell teljesülnie: a préselési sebességnek elég lassúnak kell lennie ahhoz, hogy a levegő gyorsabban tudjon vándorolni a szűkülő részecskék közötti pályákon, mint amennyire az utak bezáródnának növekvő nyomás hatására, és a formaszellőztető rendszernek elegendő nyitott területet és áramlási kapacitást kell biztosítania a kifújt levegő mennyiségének befogadásához.

A hatékony levegőelvezetésre tervezett elősajtolási formázógép programozható préselési sebesség-szabályozást használ, amelyet jellemzően szervo hidraulikus rendszeren vagy egy arányos szelepvezérlésű hidraulikus körön keresztül valósítanak meg, amely lehetővé teszi a présmérnök számára egy többfázisú megközelítési profil meghatározását. A kezdeti lassan záródó fázis lehetővé teszi, hogy a vegyület elkezdjen ülepedni, és a levegő elkezd vándorolni a forma szellőzőnyílásai felé, mielőtt jelentős konszolidációs nyomást fejt ki. Egy ezt követő, szabályozott nyomásnövelési fázis folytatja a levegő kilökését, miközben fokozatosan fokozza a konszolidációt. Csak a végső fázisban alkalmazzák a teljes préselést, ekkor az anyag már lényegében légtelenítésre került, és a fennmaradó üregzáródás egyszerű konszolidáció, nem pedig verseny a nyomásnövekedés és a levegővándorlás között.

Forma szellőztető kialakítása elősajtoló formázógépekben

Az elősajtoló formázógépben használt forma szellőző kialakítása révén aktív szerepet játszik a levegő eltávolítási folyamatában. Ellentétben a melegen sajtolt formákkal, ahol a szellőztetést ki kell egyensúlyozni a gyanta fellángolásának kockázatával magas hőmérsékleten, az elősajtoló formák nagyobb légtelenítéssel is tervezhetők, mivel a hideg keverék nem hajlik át a szellőzőnyílásokon, mielőtt kellően megszilárdulna. Ez lehetővé teszi az elősajtolási formatervezők számára, hogy optimalizálják a szellőzőcsatorna geometriáját kifejezetten a légkiszorítási teljesítmény érdekében, és a szellőzőnyílásokat a formaüreg utolsó kitöltési pontjaira helyezzék el azokon a területeken, ahol a levegő a legvalószínűbb, amikor a keverék megszilárdul a lemez kezdeti érintkezési pontjától kifelé.

Az optimalizált préselési sebességprofilok és a jól megtervezett formaszellőztetés kombinációja az, ami az elősajtolás előtti formázógépet valóban hatékonysá teszi a légzsákok eltávolításában, ahelyett, hogy egyszerűen tömörítené a keveréket a részben még benne rekedt levegővel. Azok a gyártók, akik mindkét szempontból befektetnek a gép programozható folyamatszabályozásába és a formaszerszámok szellőztetésébe, minimális maradék porozitással előpréselt tömörítést érnek el, amely megalapozza a hibamentesen kikeményedett fékbetéteket a következő melegsajtolási szakasztól kezdve.

A levegőzseb eltávolításának számszerűsítése: elősajtolás előtt és után

Az elősajtolás hatékonysága a légzsebek eltávolításában számszerűsíthető az elősajtolt tömörítő sűrűségének mérésével a teljesen konszolidált anyag elméleti sűrűségéhez viszonyítva. A jól optimalizált elősajtolás-alakítógép-művelet az elméleti sűrűség 85-95 százaléka közötti kompakt sűrűséget ér el, szemben az elméleti sűrűség 50-65 százalékával, amely a préselés előtti lazán töltött vegyületre jellemző. Ez a sűrűségnövekedés az összetett töltőlevegőben eredetileg jelenlévő légtérfogat nagy részének fizikai eliminációját jelenti, amelynek egyébként el kellett volna távoznia a melegsajtolásos térhálósítási ciklus során, olyan körülmények között, amelyek sokkal kevésbé kedvezőek a kilökődéshez.

Egy adott fékbetét-gyártási alkalmazáshoz a megfelelő elősajtoló formázógép kiválasztása megköveteli a gép műszaki jellemzőinek szisztematikus értékelését a gyártott termék és a gyártási környezet követelményei szerint, amelyben működni fog. Az adott alkalmazáshoz megfelelően meghatározott elősajtoló formázógép egyenletes előforma-minőséget biztosít hosszú gyártási folyamatok során minimális karbantartási beavatkozás mellett; a termelési követelményekhez hibásan meghatározott kapacitás vagy a termék összetettsége miatt túlzottan meghatározott folyamatos folyamatirányítási kihívásokat fog okozni, amelyek mind a minőséget, mind a termelékenységet érintik.

Préserő és tányérméret: A gép kapacitásának és a formakövetelményeknek megfelelő

Az elősajtoló formázógép legalapvetőbb specifikációs paraméterei a maximális nyomóereje és az öntőformába szereléshez rendelkezésre álló aktív lapfelület. Ez a két paraméter együttesen határozza meg azt a maximális présnyomást, amelyet a gép képes kifejteni az összetett felületre, a préserő osztva a formaüreg területével és az általa befogadható formaméretek tartományával. A fékbetét előpréselésénél a tipikus célnyomás 30 és 150 megapascal között van a vegyület összetételétől és a fékbetét specifikációjától függően, nagyobb nyomás szükséges a sűrűbb, tömörebb előformákhoz és a nagyobb arányban kemény, összenyomhatatlan részecskéket tartalmazó vegyületekhez.

Az elősajtoló formázógép kiválasztásakor ügyeljen arra, hogy a névleges nyomóerő megfelelő nyomást biztosítson az előforma célsűrűségéhez a gyártás során használt formaméretek teljes tartományában, olyan biztonsági ráhagyással, amely figyelembe veszi a hidraulikus hatékonyság fokozatos elvesztését, mivel a tömítések és alkatrészek a gép élettartama alatt elhasználódnak. Azok a többüregű formák, amelyek egyszerre több fékbetét-előformát préselnek a teljesítmény maximalizálása érdekében, arányosan nagyobb össznyomóerőt igényelnek, mint az együreges formák, és a gép specifikációjának figyelembe kell vennie a gyártás során használt legnagyobb többüreges konfiguráció teljes formafelületét.

Hidraulikus rendszer típusa: hagyományos vs. szervo-hidraulikus

A hidraulikus rendszer típusa az egyik legkövetkezményesebb specifikációs választás az elősajtoló formázógép kiválasztásánál. A hagyományos hidraulikus rendszerek fix lökettérfogatú szivattyúkat használnak be/ki vagy arányos irányú szabályozószelepekkel, amelyek megbízhatóak és viszonylag egyszerűen karbantarthatók, de korlátozott pontosságot biztosítanak a préselési sebesség és nyomásprofil szabályozásában. A szervo-hidraulikus rendszerek változó lökettérfogatú, szervomotorral hajtott szivattyúkat használnak, amelyeket helyzet- és nyomásérzékelők zárt hurkú visszacsatolása vezérel, lényegesen nagyobb pontosságot biztosítanak a programozott présprofilok végrehajtásában, jobb energiahatékonyságot és gyorsabb reakciót a folyamateltérésekre.

A kiváló minőségű fékbetétgyártáshoz, ahol az elősajtoló formázógépnek következetesen meg kell valósítania a hatékony levegőelvezetéshez és az egyenletes sűrűséghez szükséges precíz lassú zárási és nyomásnövelési profilokat, a szervo-hidraulikus rendszerek jelentős teljesítményelőnyt biztosítanak a hagyományos hidraulikus kialakításokhoz képest. A szervo-hidraulikus technológia beruházási prémiumát általában a csökkentett selejt arány, az előforma jobb konzisztenciája és a gép élettartama alatti alacsonyabb energiafogyasztás fedezi.

Elősajtoló formázógép kiválasztásának kritériumai: Összehasonlító táblázat

Az alábbi táblázat összefoglalja az elősajtolás előtti formázógép kiválasztásához szükséges legfontosabb specifikációs paramétereket, útmutatást adva a megfelelő specifikációs szinthez a különböző gyártási követelményekhez.

Automatizálási szint és integráció a gyártósorral

Az automatizálás megfelelő szintje egy elősajtoló formázógépben a gyártási mennyiségtől, a gyártásban lévő különböző tányér-specifikációk számától, valamint az integráció mértékétől függ az upstream vegyület-előkészítési és a későbbi melegsajtolási műveletekkel. Kisebb gyártási mennyiségeknél elegendő lehet egy kézi működtetésű elősajtoló formázógép, alapszintű PLC vezérléssel. Nagyobb mennyiségeknél a félautomata vagy teljesen automatizált elősajtoló formázógépek automatizált keverékadagolóval, robotszerszám-be- és kirakodással, valamint a továbbító berendezésekkel történő szállítószalag-integrációval jelentősen javítják az áteresztőképességet és csökkentik a kézi működtetéssel járó munkaerőköltséget és változékonyságot.

Ningbo Delidong Machinery Technology Co., Ltd. , elismert szakmai Elősajtoló formázógép gyártók a súrlódóanyag-berendezések iparában az automatizálási szintek teljes skáláján kínál elősajtolású formázógépeket, a kisebb műveletekre alkalmas alapvető kézi rásegítésű gépektől a nagy volumenű, több specifikációt igénylő gyártási környezetekhez tervezett, robotikus integrációval rendelkező, teljesen automatizált cellákig. A vállalat kiterjedt szabadalmak portfóliója és National High-Tech Enterprise státusza tükrözi a mérnöki beruházások mélységét mind a mechanikai tervezésben, mind az elősajtoló formázógépek automatizálási rendszereiben.

A fékbetét-gyártás elősajtolási szakasza nem öncél, hanem egy előkészítési szakasz, amelynek elsődleges célja az optimális kiindulási feltételek megteremtése az ezt követő végső melegsajtolásos kikeményedési folyamathoz. Annak megértése, hogy pontosan miben különbözik az elősajtolt kompakt a laza keveréktöltettől, és hogy ezek a különbségek miért számítanak olyan alapvetően a kikeményedett végtermék minőségére nézve, felfedi az elősajtoló formázógép valódi értékét egy kiváló minőségű fékbetét-gyártási folyamatban.

Méretstabilitás és formabetöltési pontosság

Az elősajtolás egyik legközvetlenebb gyakorlati előnye, hogy az így kapott kompakt méretstabil, kezelhető tárgy, nem pedig laza púdertöltet. Az előre préselt fékbetét kompakt kezelhető, áthelyezhető, orientálható, és különálló alkatrészként betölthető a forrópréses formába, a formaüreg geometriájához illeszkedő meghatározott alakkal. Ez a kezelhetőség lehetővé teszi a precíz, konzisztens formabetöltést, ami laza porral lehetetlen, a kompakt pontosan pozícionálható a formán belül, biztosítva, hogy a formaüreg minden területe egyformán jól legyen feltöltve, és hogy a betét geometriájának minden aszimmetrikus jellemzője helyesen legyen orientálva a formához képest.

A precíz öntőforma betöltés elősegíti az egyenletes sűrűséget a végső kikeményedett betétben. Amikor egy melegen préselt formát olyan elősajtolt tömörítővel töltenek meg, amely pontosan illeszkedik az üreghez, a melegprésnek egyszerűen ki kell adnia a végső konszolidációs nyomást, és a kikeményítéshez hőnek nem kell egyidejűleg szabályoznia a laza por töltet kitöltéséhez szükséges keverék áramlását. A melegsajtolási feladat ezen egyszerűsítése lehetővé teszi, hogy a melegsajtolási ciklust kifejezetten a kikeményítésre optimalizálják, nem pedig az egyidejű megszilárdításra és kikeményítésre, így egyenletesebben kikeményedett párnát hoz létre a teljes felületén egyenletesebb mechanikai tulajdonságokkal.

Fokozott tapadás az anyagfelületeken

Sok fékbetét-kialakítás tartalmaz egy acél hátlapot, amely a súrlódó anyagtömbhöz van ragasztva, és egy ragasztóréteget visznek fel a támlap felületére préselés előtt. A laza keverékből történő közvetlen melegsajtolással nehéz erős, egyenletes ragasztókötést elérni a súrlódó anyag és a hátlap között, mert a keveréknek a kötési folyamattal egyidejűleg kell a ragasztófelülethez folynia és megszilárdulnia, versenyt teremtve az áramlás, a tapadás és a térhálósodás között, amelyet nehéz egyszerre optimalizálni.

Az előnyomás átalakítja ezt a kihívást. A melegen sajtolt öntőformában a ragasztóval bevont hátlaphoz elhelyezett, előre préselt kompakt tömörített, sík felületet képez, amely jó mechanikai reteszelő képességgel rendelkezik a ragasztóréteggel. Melegen sajtolt körülmények között a hő és a végső konszolidációs nyomás kombinációja bensőséges érintkezést hoz létre a tömör felület és a ragasztó között, miközben a ragasztóréteg teljes mértékben átnedvesedik a teljes ragasztási területen, mielőtt a gyanta kikeményítése a helyére rögzíti a kötés geometriáját. Az ezzel a folyamatsorral elért kötési szilárdság és egyenletesség következetesen meghaladja a laza keverékből történő közvetlen melegsajtolással elérhető mértéket, ami alacsonyabb rétegvesztési kockázattal és hosszabb élettartamú fékbetétekkel jár.

A forrósajtolási ciklus optimalizálása az elősajtolás előkészítésével

A melegpréses kikeményítési ciklus a fékbetét-gyártás legenergia- és időigényesebb lépése, amelynek időtartama minimálisra csökkenthető, miközben a kikeményedett termék minőségének maximalizálása az egyik legfontosabb folyamatoptimalizálási lehetőség a fékbetét-gyártók számára. Az elősajtoló formázógép közvetlenül hozzájárul ehhez az optimalizáláshoz azáltal, hogy a laza portöltet helyett egy előkonszolidált, levegőmentes tömörítést küld a melegprésbe, ami lehetővé teszi, hogy a forró préselési ciklus hő- és mechanikai energiáját a kikeményedésre összpontosítsa, nem pedig az elősajtoló formázógép által már elvégzett tömörítési és légtelenítési feladatokra.

Gyakorlatilag ez azt jelenti, hogy az elősajtolt tömörítők melegsajtolási ciklusa jellemzően rövidebb lehet, mint a közvetlenül feltöltött laza keveréknél, mivel a tömörítés kisebb összenergia-bevitel mellett éri el a kívánt sűrűséget és felületi állapotot, mint a laza töltet, és pontosabban optimalizált hőmérsékleti profilt használhat, mivel a folyamatmérnök nem kénytelen kompromisszumot kötni a keverék jó áramlásához szükséges hőmérséklet és a szabályozott térhálósodáshoz megfelelő hőmérséklet között. Az eredmény egy jobb minőségű térhálósított termék, amelyet rövidebb idő alatt állítanak elő, alacsonyabb egységenkénti energiafelhasználással: ez a kombináció egyszerre javítja a termék minőségét és a gyártási gazdaságosságot.

Szerkezeti integritás és teljesítmény-konzisztencia a végtermékben

A préselés előtti előkészítés eredményeként a szerkezeti integritás javulása közvetlenül áthatol a kész fékbetét működési jellemzőiben. A szisztematikus levegőelvezetéssel és az elősajtoló formázógép szabályozott konszolidációjával elért nagyobb és egyenletesebb sűrűség a súrlódó anyag mikroszerkezetét eredményezi, amely egyenletesebb helyi keménységgel, egyenletesebb eloszlással az erősítő szálak és a súrlódásmódosítók között, valamint jobb ellenállást biztosít a ciklikus fékezési terhelések hatására a fáradási repedések keletkezésével és továbbterjedésével szemben.

Teljesítmény-konzisztencia, a súrlódási együttható, a kopási sebesség és a zajviselkedés stabilitása a gyártási tételben és az egyes fékbetétek élettartama során, bármely fékbetét termék kereskedelmi szempontból legfontosabb minőségi jellemzője. Az autóipari, haszonjármű- és vasúti alkalmazások végfelhasználóinak mind olyan fékbetétekre van szükségük, amelyek kiszámíthatóan viselkednek, ismert mértékben kopnak, és élettartamuk végéig megőrzik teljesítményjellemzőiket. Az elősajtoló formázógép hozzájárulása a mikroszerkezeti egyenletességhez kulcsfontosságú tényezője ennek a teljesítmény-konzisztenciának, ezért az elősajtolási szakasz bevett gyakorlattá vált minden műszakilag igényes fékbetét-gyártási műveletben.

Mint szakember Előpréselő formázógépgyár A Ningbo Delidong Machinery Technology Co., Ltd. fékalkatrész-gyártókat szállít a hazai és nemzetközi piacokon, a teljes gyártási folyamatot szem előtt tartva tervezi meg az egyes gépeket, nem csak az elősajtolási lépést külön-külön. A vállalat Tanácstagsága a Kínai Súrlódó Anyagok Szövetségében, valamint a főbb fékbetét-gyártókkal kötött hosszú távú partnerségei azt tükrözik, hogy mélyen megértjük, hogyan kapcsolódik az elősajtolási formázógép teljesítménye a végtermék minőségéhez valós gyártási környezetben. Professzionális értékesítés utáni támogatással, ideértve a telepítést, az üzembe helyezést, a kezelői képzést és a folyamatos műszaki segítséget, a Delidong Machinery biztosítja, hogy az ügyfelek a berendezésük teljes élettartama alatt kihasználják az elősajtolás minőségi és hatékonysági előnyeit.
