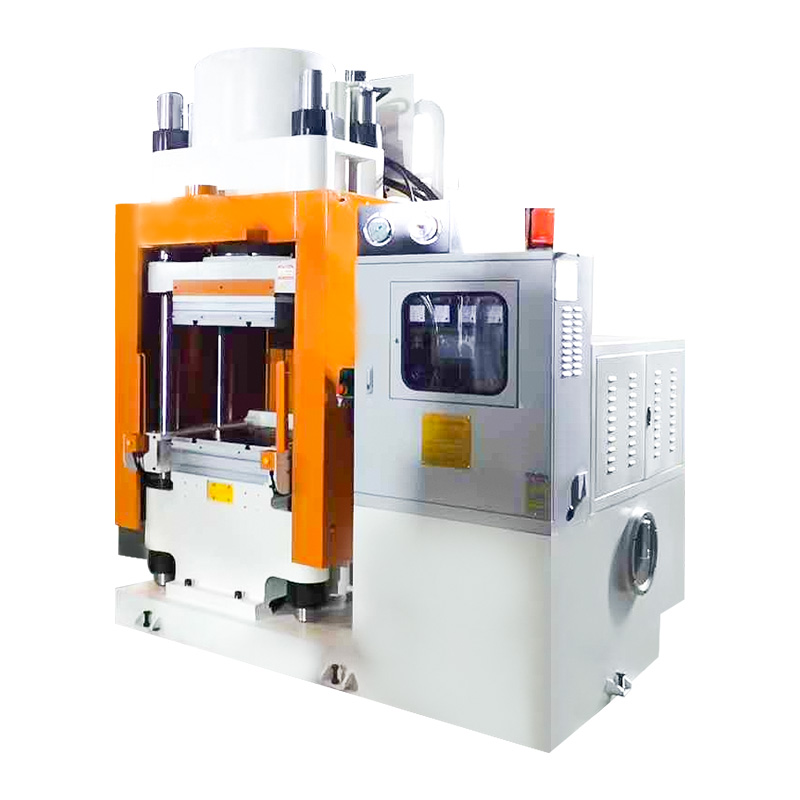

Hidegen sajtolt formázógép

A súrlódó fékbetétek gyártási folyamatában a hidegen sajtolt formázás kritikus közbenső helyet foglal el a nyersanyag-előkészítés és a végső melegsajtolásos kikeményedés között. A hidegen sajtolt formázógép egy speciális berendezés, amelyet arra terveztek, hogy a laza súrlódó anyag keverékét koherens, méretstabil előformává tömörítse szabályozott hidraulikus nyomás mellett, környezeti hőmérsékleten vagy ahhoz közel, anélkül, hogy a hőre keményedő gyanta térhálósodását a hőre keményedő gyanta az utolsó melegsajtolási szakaszban megnövelné. Annak megértése, hogy mit csinál egy hidegen sajtolt formázógép, és miért olyan értékes ez a közbenső lépés a kiváló minőségű fékbetét-gyártásban, ez a kiindulópont a teljes gyártási folyamatban betöltött szerepének értékeléséhez.

A fékbetét-gyártásban használt súrlódó anyagkeverék erősítő szálak, súrlódásmódosítók, kenőanyagok, csiszolóanyagok és hőre keményedő gyanta kötőanyagok összetett keveréke, jellemzően por vagy granulált formában keverés után. Ebben a laza állapotban a keveréknek gyenge a méretstabilitása és erősen változó a helyi sűrűsége, így alkalmatlan a melegen sajtolt formába történő közvetlen betöltésre előzetes megszilárdítás nélkül. A laza keveréket közvetlenül egy forrópréses formába töltve egyenetlen töltetet, levegő beszorulását és nyomásgradienseket eredményezhet a melegsajtolási ciklus során, ami sűrűségváltozást idéz elő a kikeményedett betétben. A hidegsajtolású formázógép ezt a problémát úgy oldja meg, hogy a keveréket stabil előformává szilárdítja, mielőtt az bekerülne a melegprésbe, megteremtve az egyenletes sűrűség és a hibamentes kikeményedés feltételeit a végső szakaszban.

A hidegen sajtolt formázási ciklus: lépésről lépésre

A működési ciklus a hidegen sajtolt formázógép egy pontosan kimért súrlódóanyag-keverék töltet kontrollált betöltésével kezdődik a formaüregbe. A töltetsúly pontossága ebben a szakaszban kritikus fontosságú a töltet tömegének változásaiban, amelyek közvetlenül a kész előforma vastagságában és sűrűségében változnak, amelyek azután a forró préseléssel történő kikeményítési szakaszon keresztül a kész fékbetétbe kerülnek. A minőségi hidegsajtolású formázógépek automatizált mérő- és adagolórendszereket használnak, amelyek szűk súlytűréseken belül szállítják az összetett tölteteket, kiküszöbölve a kézi betöltés okozta változékonyságot.

Amint az öntőforma feltöltődött, a hidegen sajtolt formázógép szabályozott sebességgel rázárja a préslapot a formára, és fokozatosan hidraulikus nyomást fejt ki a keverék felületére. A préselés kezdeti fázisában a laza vegyületrészecskék átrendeződnek és összetömörödnek, miközben a részecskék közötti üregek megszűnnek. Hagyni kell, hogy a keverékben rekedt levegő kiszabaduljon a formaszellőztető rendszeren keresztül ebben a fázisban a túl gyors prészárás felfogja a levegőt a tömörítőben, és olyan porozitási hibákat hoz létre, amelyek túlélik a melegsajtolásos kikeményedési szakaszt, és gyenge pontokként jelennek meg a kész fékbetétben.

Ahogy a préselés folytatódik és a részecskék közötti üregek bezáródnak, a további tömörítés eléréséhez szükséges nyomás gyorsan növekszik. A hidegen sajtolt formázógép meghatározott maximális nyomást alkalmaz, jellemzően 50-200 megapascal tartományban, a vegyület összetételétől és a betét specifikációjától függően, és ezt a nyomást egy szabályozott tartózkodási időtartamig tartja, amely lehetővé teszi a vegyületrészecskék teljes megszilárdulását. A várakozási periódus végén a prést szabályozott dekompressziós sebességgel elengedik, és a formált előformát kidobják a formából, készen arra, hogy átvigyék a melegpréses kikeményítési szakaszba. A teljes hidegpréses formázási ciklus jellemzően üregenként 15-60 másodperc alatt fejeződik be, így ez egy nagy áteresztőképességű művelet, amely több, későbbi melegsajtoló egység kapacitásához illeszthető.

A hidegen sajtolt formázógép legfontosabb alkotóelemei

A hidegen sajtolt formázógép fő funkcionális komponensei közé tartozik a hidraulikus tápegység, a préskeret és a nyomólap-szerelvény, a forma- és kilökőrendszer, a vezérlőrendszer, valamint az összetett betöltő és adagoló interfész. A hidraulikus tápegység generálja azt a szabályozott nyomást, amely a préselési műveletet hajtja, és a specifikációja, a maximális nyomásérték, az áramlási sebesség, a vezérlőszelep típusa és a hűtőrendszer határozza meg a gép azon képességét, hogy precíz nyomásprofilokat hozzon létre számos formaméret és keveréktípus esetén.

A préskeretnek biztosítania kell azt a szerkezeti merevséget, amely szükséges ahhoz, hogy a teljes névleges hidraulikus erőt elhajlás nélkül továbbítsa a formára, megőrizve a nyomólap párhuzamosságát a préslöket során. A vezetőoszlop kialakítása és pontossága, mint minden présgép-alkalmazásnál, központi szerepet játszik a nyomólap-igazítási konzisztencia elérésében, amelyet az egyenletes előforma-sűrűség megkíván. A szerszámkidobó rendszert, amely a préselési ciklus végén a formált előformát a préselési ciklus végén kinyomja a formaüregből anélkül, hogy megsértené annak felületét vagy éleit, a megmunkálandó előforma adott geometriájának és anyagtulajdonságainak megfelelően kell megtervezni, mivel az előgyártmányok a folyamat ezen szakaszában mechanikailag törékenyek, és könnyen megsérülnek a túlzott kilökőerő vagy rosszul beállított kilökőcsapok miatt.

Hideg sajtolás vs. közvetlen melegsajtolás: Amikor a hidegalakítás értéket ad

Nem minden fékbetét-gyártási folyamat tartalmaz külön hidegen sajtolt formázási lépést, amelyet egyes gyártók közvetlenül a laza keverékből a forró présformába préselnek egylépcsős műveletben. A fékbetét gyártósor tervezése vagy optimalizálása során a gyártómérnökök számára fontos szempont annak megértése, hogy a hidegsajtolással történő alakítás mikor jelent elegendő értéket ahhoz, hogy indokolttá tegye a további folyamatlépést és berendezés-befektetést. A hidegen sajtolt alakítás a legnagyobb értéket azokban az alkalmazásokban nyújtja, ahol a súrlódó anyagkeverék rossz folyási jellemzőkkel rendelkezik, ami megakadályozza az egyenletes öntőforma kitöltést közvetlen melegpréses terhelés mellett, ahol a fékbetét geometriája bonyolult jelentős vastagságváltozással vagy mély bemélyedésekkel, amelyek differenciális töltést hoznak létre, ahol a gyártási mennyiségek elég nagyok ahhoz, hogy az előre formált töltetek átbocsátási előnye meghaladja a gyorsabban betöltődő előformázott tölteteket, ahol a lehető legnagyobb sűrűség a forró présformákba gyorsabban betöltődik. a mikroszerkezetet pedig igényes specifikáció követeli meg. A kiváló minőségű gépjármű-, haszongépjármű- és vasúti fékbetét-gyártásra jellemzően mindezek a feltételek érvényesek, ami megmagyarázza a hidegen sajtolt formázógépek széles körű elterjedését az iparág vezető gyártási műveleteiben.

Az egyenletes anyageloszlás, az összes összetett alkotórész egyenletes elrendezése a kialakított előforma térfogatában, minden ponton egyenletes helyi sűrűséggel és összetétellel az elsődleges minőségi eredmény, amelyet a hidegen sajtolt alakítógépnek biztosítania kell. A valódi egyöntetűség elérése megköveteli a teljes folyamat gondos irányítását a keverék-előkészítéstől a formabetöltésig, a préselésig és a kidobásig, miközben a gép tervezési jellemzői együttesen olyan feltételeket teremtenek, amelyek elősegítik az egyenletes eloszlást minden szakaszban.

A formatervezés és annak hozzájárulása az egyenletes elosztáshoz

A hidegen sajtolt formázógépben használt forma nem passzív tartály, kialakítása aktívan befolyásolja a keverék eloszlását a préselés során. A formaüreg geometriáját úgy kell megtervezni, hogy a keverék egyenletesen töltse ki az összes területet a prés bezárásakor, anélkül, hogy preferált áramlási utakat hozna létre, amelyek bizonyos területeken koncentrálják a keveréket, míg mások viszonylag ritkák maradnak. Letörésekkel, hornyokkal vagy rögzítési jellemzőkkel rendelkező fékbetét-geometriák esetén az öntőforma kialakításának figyelembe kell vennie azt a módot, ahogyan a keverék e jellemzők körül présterhelés hatására áramlik, és biztosítania kell, hogy a nyomás egyenletesen átvitelre kerüljön minden felületre.

A penészszellőztetés ugyanolyan fontos az eloszlás egyenletessége szempontjából. Amint a prés bezárul és a részecskék közötti üregek összeomlanak, a levegőnek gyorsan és egyenletesen kell távoznia a forma szellőzőrendszerén keresztül. A nem megfelelő szellőztetés ellennyomást okoz, amely ellenáll a gyengén szellőző helyeken a vegyület megszilárdulásának, ami helyi sűrűségi hiányosságokat okoz. A minőségi hidegen sajtolt formázó gépformák gondosan megtervezett szellőzőcsatornákat vagy szinterezett szellőzőbetéteket tartalmaznak, amelyek lehetővé teszik a levegő szabad kiáramlását a préselés során, anélkül, hogy a vegyületet kinyomnák a formaüregből.

Szabályozott préselési sebesség és hatása a vegyület áramlására

Az a sebesség, amellyel a hideg sajtológép nyomást fejt ki a keverékre, közvetlen és jelentős hatással van arra, hogy a keverék mennyire egyenletesen oszlik el a formán belül. Ha a prés túl gyorsan zár, a keveréknek nincs ideje megfolyni, hogy kitöltse a penészüreg távoli területeit, mielőtt a tömörítés megkezdődik, ami sűrűséggradienseket eredményez a jól kitöltött központi területek és a gyéren kitöltött perifériás területek között. A gyorssajtolás a levegőt is visszatartja a tömörítőben, mielőtt az a szellőzőrendszeren keresztül távozna, és porozitást hoz létre, amely a forró préseléssel történő kikeményítési szakaszban is megmarad.

A hidegen sajtolt formázógép a programozható préselési sebesség-szabályozás lehetővé teszi a présmérnök számára, hogy meghatározzon egy többfázisú préselési profilt: egy lassú kezdeti megközelítési fázis, amely lehetővé teszi a vegyület enyhe nyomás alatti eloszlását, egy szabályozott köztes fázis, amely folytatja az eloszlást, miközben elindítja a konszolidációt, és egy végső nagynyomású fázis, amely eléri a kívánt előforma sűrűséget. A préselési sebesség szabályozásának ez a profilalapú megközelítése az egyik leghatékonyabb eszköz az egyenletes eloszlás elérésére a kompozíciók és formageometriák széles körében.

Egységes eloszlási teljesítménytényezők: Összehasonlító táblázat

A következő táblázat összefoglalja azokat a kulcsfontosságú tényezőket, amelyek befolyásolják az anyageloszlás egyenletességét a hidegen sajtolt formázógép műveletei során, azonosítva az egyes hatások mechanizmusát, valamint az ezeket kiváltó tervezési vagy folyamatjellemzőket.

A vegyület-előkészítés szerepe az eloszlás egyenletességének támogatásában

Az egyenletes anyageloszlás a hidegsajtolású formázógép kimenetén a keverék előkészítési szakaszában kezdődik. Egy egyenletesen összekevert súrlódó anyagkeverék, amelyben az összes összetevő egyenletesen oszlik el a tételben, biztosítja a kiindulási feltételeket, amelyek lehetővé teszik a hidegen sajtolt formázógép számára, hogy egyenletes előforma minőséget biztosítson. A szegregációval rendelkező vegyület, ahol a nehezebb részecskék leülepedtek a könnyebb részecskéktől a tárolás vagy kezelés során, olyan összetételű előformákat állítanak elő, amelyek befolyásolják a súrlódási és kopási tulajdonságokat, függetlenül attól, hogy milyen jól hajtják végre a préselési műveletet. A hidegsajtolású formázógép ezért a leghatékonyabban egy teljes folyamatrendszer részeként működik, amelyben a keverék-előkészítési és -kezelési gyakorlatokat úgy alakították ki, hogy a keverék egyenletességét a forma betöltéséig fenntartsák.

A hőre keményedő súrlódó kompozitok anyagtudományának lényege az a kérdés, hogy az alacsony hőmérsékleten történő préselés, nem pedig a keverék egyetlen magas hőmérsékletű lépésben történő közvetlen melegsajtolása, miért hoz létre erősebb és megbízhatóbb fékbetéteket. A válasz magában foglalja azt, hogy a hőre keményedő gyantarendszerek hogyan reagálnak a hő és nyomás kombinált alkalmazására, valamint azokra a sajátos előnyökre, amelyek e két folyamatbemenet szétválasztásával, először alacsony hőmérsékleten nyomást, majd egy ezt követő, dedikált térhálósítási szakaszban hőt alkalmazva biztosítják a lehető legnagyobb sűrűség és szerkezeti integritás elérését a kész párnában.

A hőre keményedő gyanta viselkedése alacsony és magas hőmérsékleten

Hőre keményedő gyanták A gyakorlatilag minden nagy teljesítményű fékbetét-keverékben használt kötőanyag-rendszerek jellegzetes viszkozitás-hőmérséklet-viselkedésen mennek keresztül, ami központi szerepet játszik annak megértésében, hogy miért előnyös az alacsony hőmérsékletű préselés. Szobahőmérsékleten a legtöbb hőre keményedő gyanta szilárd vagy félszilárd, nagy viszkozitású, ami megakadályozza a jelentős áramlást. A hőmérséklet emelkedésével a gyanta átmegy egy lágyulási fázison, ahol a viszkozitása csökken, és a gyanta kellően folyékony lesz ahhoz, hogy megnedvesítse az erősítőszálak és a töltőanyag részecskék felületét, és nyomás alatt áramoljon. Magasabb hőmérsékleten megindul a térhálósodási reakció, és a gyanta viszkózus folyadékból visszafordíthatatlanul merev, hőre keményedő szilárd anyaggá alakul.

Az egylépcsős közvetlen melegsajtolási eljárás során a keveréket egy fűtött formába töltik, ahol egyidejűleg préselik és kikeményítik. Ezzel a megközelítéssel az a probléma, hogy a gyanta még azelőtt elkezd kikeményedni, hogy a vegyületnek lehetősége lett volna teljesen megszilárdulni, és nyomás alatt elérje a maximális sűrűséget. A kikeményedés megkezdése után a növekvő gyanta viszkozitása ellenáll a teljes sűrűsödéshez szükséges áramlásnak, és a kikeményedés megkezdésekor jelen lévő üregek vagy kis sűrűségű zónák bezáródnak a kész párna szerkezetébe. A hidegen sajtolt formázógép elkerüli ezt a problémát azáltal, hogy a vegyületet a maximális sűrűségre konszolidálja, mielőtt bármilyen kikeményedés megtörténne, biztosítva, hogy a melegsajtolásos kikeményítési szakasz egy teljesen sűrű, hézagmentes előformával kezdődik, nem pedig egy laza, részben megszilárdult töltettel.

Hibacsökkentés előkonszolidációval

A hidegsajtolás nélkül előállított fékbetéteknél leggyakrabban megfigyelt hibák a porozitás, a rétegvesztés, a felületi üregek és a belső repedések mindegyike a préselési fázis alatti nem teljes tömörödéssel kapcsolatos. Azáltal, hogy szabályozott nyomást alkalmazunk a vegyületre alacsony hőmérsékleten egy hidegsajtolású formázógépben, mielőtt bármilyen térhálósodás megkezdődik, ezeket a hibákat a forrásuknál kezeljük. A porozitás megszűnik, mivel a hidegsajtolási ciklus teljes tartózkodási ideje rendelkezésre áll a levegő kiszorítására és az üregek lezárására anélkül, hogy a gyanta keményedésének versengő hatása lenne, ami a helyükön megfagyasztaná az üregeket. A leválási hajlam csökken, mivel az előforma nem laza töltetként, hanem koherensen kötött tömörségként kerül be a forróprésbe, amelyet egyidejűleg kell megszilárdítani és ragasztani.

A hidegen sajtolt formázási előkonszolidációval elért szilárdságjavulás mérhető és jelentős. A hidegsajtolással előállított fékbetétek következetesen nagyobb nyomószilárdságot, nagyobb nyírószilárdságot mutatnak a súrlódó anyag és a hátlap kötési vonalánál, és jobb ellenállást mutatnak a hőfáradás okozta repedéssel szemben, mint a közvetlen melegsajtolással előállított egyenértékű fékbetétek. Ezek a tulajdonságok fejlesztései közvetlenül meghosszabbítják az élettartamot, egyenletesebb fékteljesítményt a fékbetét teljes élettartama során, és csökkentik az idő előtti meghibásodás kockázatát az igényes alkalmazásoknál.

Optimalizált kikeményedés a következő forrósajtolási szakaszban

Amikor egy teljesen megszilárdult hidegen sajtolt előformát a melegen sajtolt formába töltünk, a kikeményedési folyamat sokkal kedvezőbb kiindulási állapotból indul, mint a laza keverék töltettel lehetséges. A gyanta már bensőséges érintkezésbe került az erősítő szálakkal és a töltőanyag-részecskékkel a hidegsajtolással történő konszolidáció során, így hő hatására a gyanta azonnal megkezdheti a térhálósodást anélkül, hogy először meg kellene nedvesítenie a korábban száraz felületeket. Ez azt jelenti, hogy a forró préselési ciklus rövidebb lehet, és pontosabban szabályozott hőmérséklet-profilt alkalmazhat, amely a kikeményítésre van optimalizálva, nem pedig az egyidejű megszilárdításra és kikeményítésre, ami viszont egyenletesebben kikeményedett párnát eredményez konzisztensebb mechanikai tulajdonságokkal.

Ningbo Delidong Machinery Technology Co., Ltd ., profi Hidegen sajtolt formázógépek gyártói nagy tapasztalattal rendelkezik a súrlódó anyagok gyártóberendezéseiben, hidegen sajtolt formázógépeit kifejezetten úgy tervezi, hogy optimalizálja az előszilárdítási feltételeket, amelyek lehetővé teszik ezt a kiváló melegsajtolásos kikeményedést. A cég számos találmányi szabadalommal alátámasztott mérnöki szakértelme és nemzeti csúcstechnológiai vállalati státusza tükröződik a precíziós nyomásszabályozásban, a programozható préselési profilokban és az automatizált összetett töltőrendszerekben, amelyek a hidegsajtolásalakító gépek termékskálájába kerültek.

Hosszú távú szilárdság és kopásállóság: a hidegprés előnyei

A hidegsajtolás által elért szilárdsági javulás túlmutat a kész betét kezdeti mechanikai tulajdonságain, és befolyásolja azt is, hogy a betét tulajdonságai hogyan alakulnak az élettartama során. A nagyobb kezdeti sűrűségű és teljesebb, egyenletesebb gyantakötésű betét jobban ellenáll az ismételt, nagy energiájú fékezési ciklusok során a fékbetétekben felhalmozódó nyomófáradtságnak. A sűrűbb, hézagmentes mikrostruktúra ellenáll a repedés keletkezési és terjedési mechanizmusainak, amelyek a használat során fokozatos szilárdságvesztést okoznak, megőrizve a betét szerkezeti integritását a teljes élettartama hosszabb hányadán keresztül.

A kopásállóság hasonlóképpen előnyös a hidegen sajtolt alakítással elért javított mikroszerkezetből. A nagyobb sűrűség azt jelenti, hogy a súrlódó felület egységnyi területen több anyagot juttat a fékfelületre, csökkentve a fékezési ciklusonkénti kopási arányt. A kemény csiszolórészecskék egyenletesebb eloszlása ​​a betét keresztmetszetében biztosítja, hogy a súrlódó felület egyenletes felületi topográfiát tartson fenn a kopás során, ahelyett, hogy a lokális kemény és lágy zónákat alakítaná ki, amelyek egyenetlen kopási mintákat és súrlódási együttható instabilitást okoznak. Azokban az alkalmazásokban, ahol a konzisztens, kiszámítható fékbetét-kopás kulcsfontosságú teljesítménykövetelmény, mivel ez az autóipari, haszonjárművek és vasúti alkalmazások teljes skáláján érvényesül, a hidegen sajtolt alakítógép hozzájárulása a kopásállósághoz közvetlen és gyakorlatilag jelentős előnyt jelent.

A Ningbo Delidong Machinery Technology Co., Ltd., mint professzionális hidegen sajtolt alakítógépgyár, amely jelentős múlttal rendelkezik a fékalkatrész-gyártók hazai és nemzetközi ellátásában, a Ningbo Delidong Machinery Technology Co., Ltd. egyesíti a mérnöki képességeket a rugalmas vevőszolgálati támogatással, beleértve a telepítést, a képzést és a pótalkatrészek rendelkezésre állását annak érdekében, hogy az ügyfelek a hidegen sajtolt alakító berendezéseik teljes teljesítményelőnyét teljes élettartama alatt fenntartsák. A vállalat Kínai Súrlódóanyag-szövetségben való tagsága és régóta fennálló iparági partnerségei tükrözik hidegen sajtolt formázógépeinek gyakorlati érvényesítését valós gyártási környezetben, így megbízható partnerré válnak azon gyártók számára, akik a fékbetét minőségét technológiás hidegsajtolási előkonszolidáció révén kívánják javítani.
